1、測量原理
2、布置形式

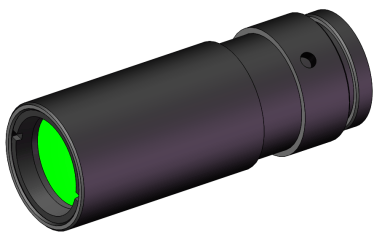

3、測頭
藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好
每組測頭由一個發射端和一個接收端組成
采用高亮度LED光源，最高亮度可達3000mcd
測量頻率500HZ（可選2000HZ）
正常使用壽命在80000小時以上

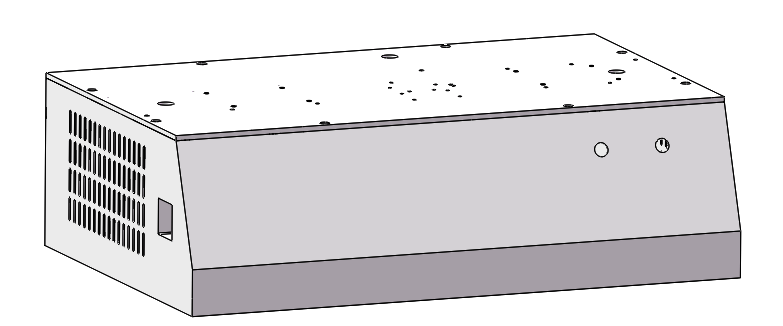

4、機械結構
全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

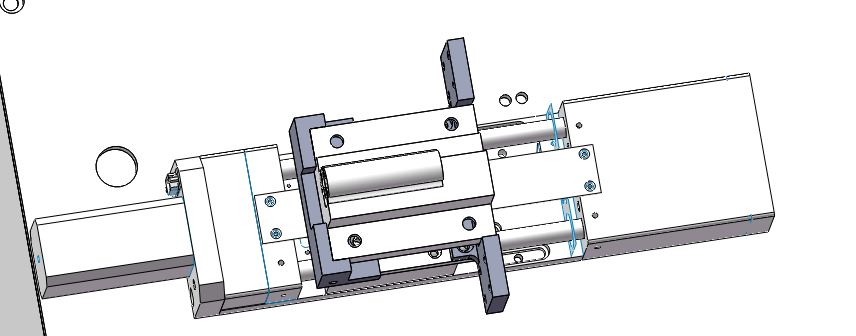

5、定位工裝
膠條及定位工裝放置在移動滑臺上，一鍵啟動，自動掃描測量，操作方便
6、拓展接口
硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。
RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。
7、支撐/底座
可按需求定制機架平臺，空間利用率高，適應多樣化需求

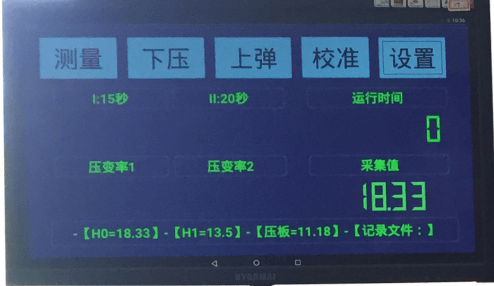

8、測量界面/功能
9、設備整套示意圖
第四頁
適用范圍：設備主要用于汽車門窗密封膠條老化后的回彈尺寸，是膠條生產廠家和汽車廠質量檢驗的高性能儀器。
功能描述：
（1）實時厚度測量，測量速度快；
（2）外置操作手柄，數據外接屏顯示，現場操作更方便；
（3）校準功能，測量誤差過大時，放入標準量塊校準可恢復精度；
（4）測量點可隨意調整；
使用方法簡述：
設備采用光電測頭的寬度和厚度測量原理進行測量，測量時測量光束包覆膠條及其工裝。主要用于測量密封膠條老化前和老化并充分回彈后的膠條尺寸，通過老化前后尺寸的對比判斷膠條的質量。
測量時，將膠條及工裝放在移動托架上，一次最多可放置3段。然后啟動測量，滑臺帶動移動托架行走對膠條進行掃描測量，掃描完成后設備分別顯示并記錄3段膠條的最大值、最小值和平均值。膠條老化前后各測量一次，通過兩次測量結果的對比判斷膠條是否合格。
