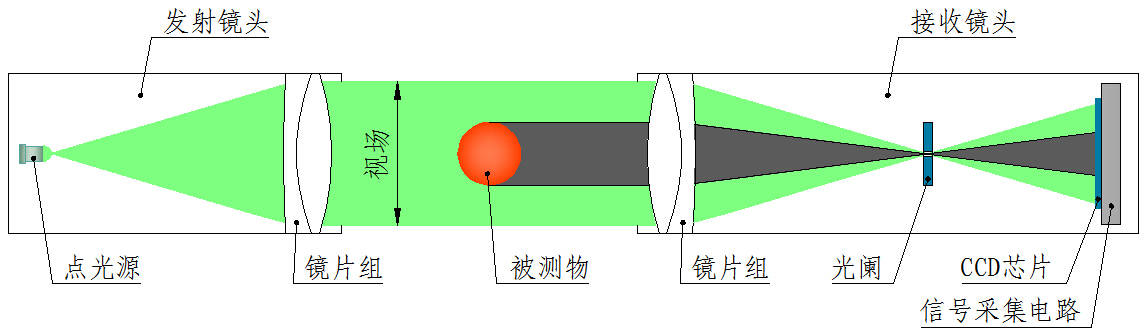

1、測量原理

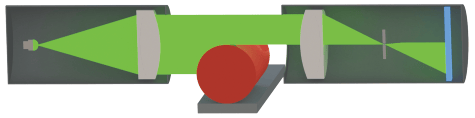

2、布置形式
3、測頭
藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好
每組測頭由一個發射端和一個接收端組成
采用高亮度LED光源，最高亮度可達3000mcd
測量頻率500HZ（可選2000HZ）
正常使用壽命在80000小時以上
4、機械結構
全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

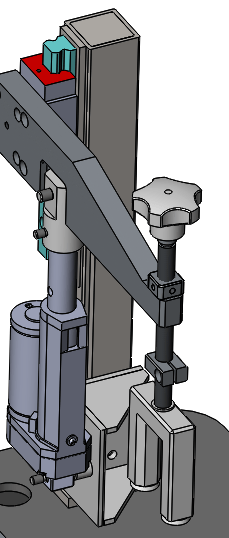

5、定位工裝
搭配自動壓緊機構，按鍵操作，自動壓緊釋放，使用方便
6、拓展接口
硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。
RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

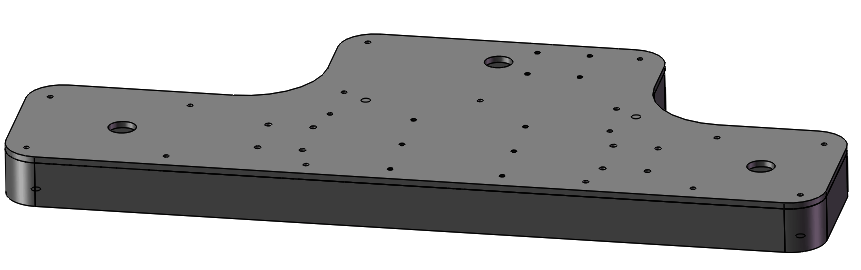

7、支撐/底座
可按需求定制機架平臺，空間利用率高，適應多樣化需求

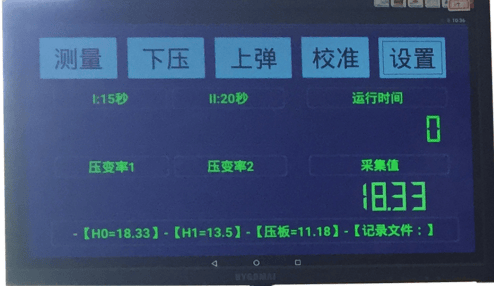

8、測量界面/功能

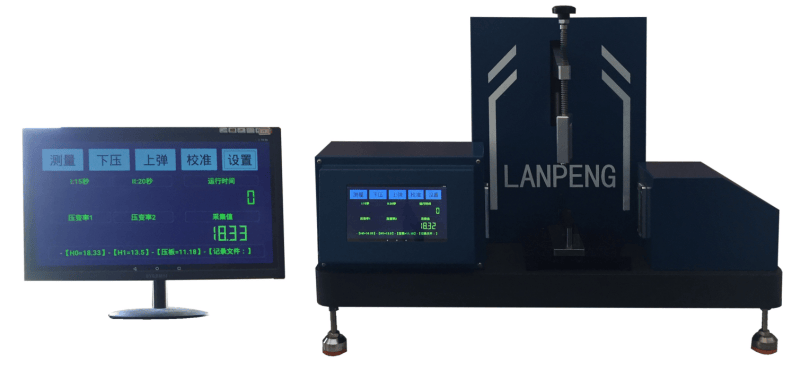

9、設備整套示意圖
第四頁
應用范圍
設備主要用于汽車門窗密封膠條老化試驗后的回彈性能測試，是膠條生產廠家和汽車廠質量檢驗的高性能儀器。
可根據用戶需求自定義軟件功能和硬件結構。
功能描述
* 對被測物壓緊迅速釋放后的回彈量及其回彈特性進行測量、分析
* 支持測量時點自定義，支持曲線繪制，并支持倒計時提醒。
* 數學模型預測功能：測量5分鐘（可自定義）回彈量、預測其后60分鐘的回彈量，預測結果準確，顯著提高效率
* 支持樣件名稱自定義，并支持樣件分組管理。
* 支持多樣件分時段測量，分別記錄。
* 支持測量記錄存儲，及Excel導出
* 實時測量，測量速度快；
* 外置操作手柄，數據外接屏顯示，現場操作更方便；
* 校準功能，測量誤差過大時，放入標準量塊校準可恢復精度；
* 測量點可隨意調整；
使用方法簡述
設備采用光電測頭的高度-位置測量原理進行測量，測量值以平臺為基準“零位”。測量時先利用下壓機構將膠條工裝壓在平臺上，并測量一個壓緊的高度。然后下壓機構瞬間釋放將膠條壓板抬起，光電測頭對膠條的回彈過程進行測量，并繪制回彈量—時間曲線。設備的嵌入式智能模塊可設置釋放后的10個時間點（可預設時間點數量）的回彈量持續測量、分析、記錄等。設備具有數據輸出功能，且配備上位機軟件，可將測量數據上傳到上位機進行分析、處理。
