400-6171-355400-6171-355說起直線度測量，大部分人想到的都是離線人工測量，如直尺法、重力法等，但在快速產線上，這種方法并不適用，因此亟待一種在線直線度檢測裝置。藍鵬測控技術工程師根據生產特性與需要，研發了一種可在生產線上使用的直線度測量?jī)x。
在線直線度測量?jī)x以光電測量原理進行檢測，采用高頻測量模式，實時在線檢測各種長材的直線度尺寸。
數據計算方法

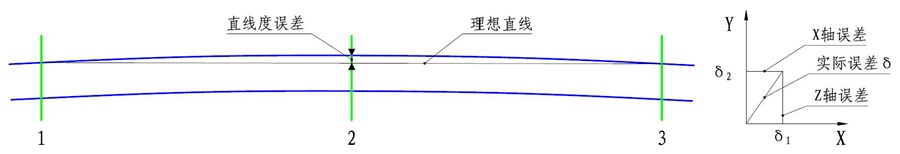

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
每臺測量?jī)x內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量?jī)x均可測得真實的直線度尺寸。
在線直線度測量?jī)x由測量?jī)x主體、工控機系統、測控軟件系統、外接顯示屏等構成。
測量?jī)x主體安裝在產線上，進行直線度尺寸的檢測，檢測兩種類型的直線度尺寸，一是測每米（可定制）的直線度，另一個是整根軋材的直線度尺寸。
工控機
工控機可遠程計算操控直線度測量?jī)x，安裝在環境較好的位置。為了提高測量?jī)x的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。在測量?jī)x及其安裝現場只有一個信號采集電路和一些簡單的通訊設施，避免了高溫、粉塵和電磁干擾對計算電路的影響，提高了測量?jī)x對現場環境的適應性。同時，減少了計算電路也等于減少了一個出故障的環節，使得全套設備的運行穩定性大大提高。
測控軟件
測量軟件與工控機系統是一起的，一般在計算機上運行，通過鼠標與鍵盤進行操作，可完成系統參數設置、產品參數設置等，可詳細顯示并分析測量的直線度數據，并能進行長期存儲。
外接顯示屏
外接顯示屏較大，一般安裝在空曠且較高的位置，方便各工作人員查看的位置，方便在其他位置了解生產狀態。
在線直線度測量?jī)x是高性能的在線檢測裝置，對于需要檢測直線度的產線，進行產線升級，提升產線自動化，保證產品質量的廠家非常適用。
