400-6171-355400-6171-355目前常用的測徑儀有固定式測頭的測徑儀，亦有旋轉式測頭的測徑儀，都分為單軸和多軸，其中旋轉式測徑儀既可實現擺動式測量，又可實現360°旋轉測量，這兩種測量方式的測量軌跡并不相同，下面就來看一下。

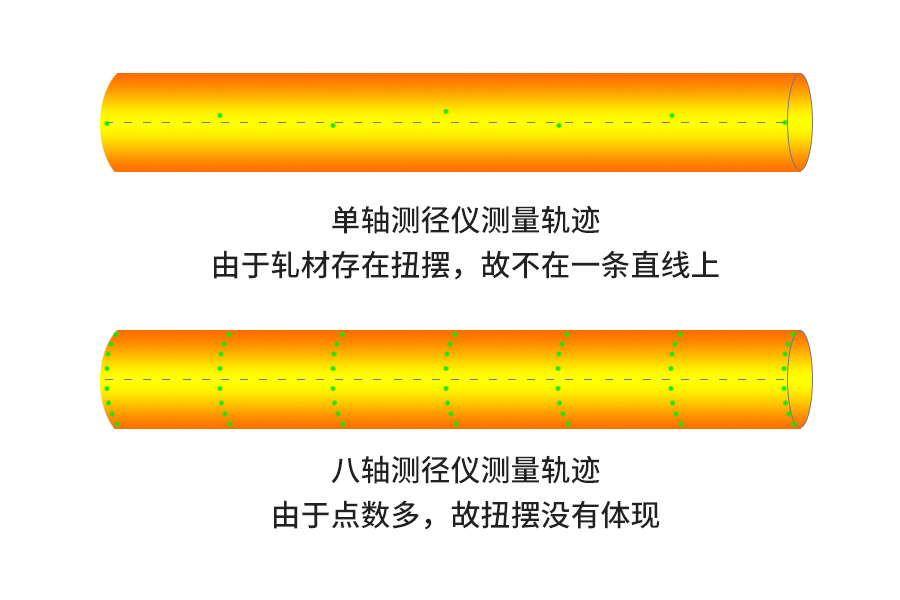

固定式測徑儀
固定式測徑儀是將測頭固定在儀器內，無旋轉部件，不易損壞，檢測的是同一截面的尺寸，橢圓度尺寸更準確，檢測間有間隔，可通過增加測頭組數與提升測量頻率減少間隔，減少漏檢。
橫向盲區
八軸測徑儀測量點間距為22.5°圓弧，測量?jī)x器投影最“不敏感”的位置在11.25°處，由簡單的幾何運算可知，此點主要有其直徑1%以上的凸起，其投影即將對相鄰2個方向的投影形成遮擋而被發現，這種凸起數據比直徑外徑投影的差別小于1%，時刻、同截面的測量及被測物輕微扭擺，該量?jī)x器可快速發現產品缺陷與尺寸波動，實時發現生產中的工藝問題。
此外還有十六軸的測徑儀，可將橫向盲區進一步縮小。
縱向盲區
縱向（行進方向）盲區隨著測量頻率的進一步提高，其檢測間隔也在縮小，目前測徑儀的測量頻率已經從500Hz提高到了2000Hz，也就是說，即使面對100m/s的行進速度，其檢測間隔也只有5cm，也就是說，即使在剛完成一個檢測時出現不合格品，并持續生產，在5cm之后也會被檢測出來，更何況現在的產線很多速度遠遠達不到100m/s，這樣就意味著檢測間隔更小，縱向盲區更小。

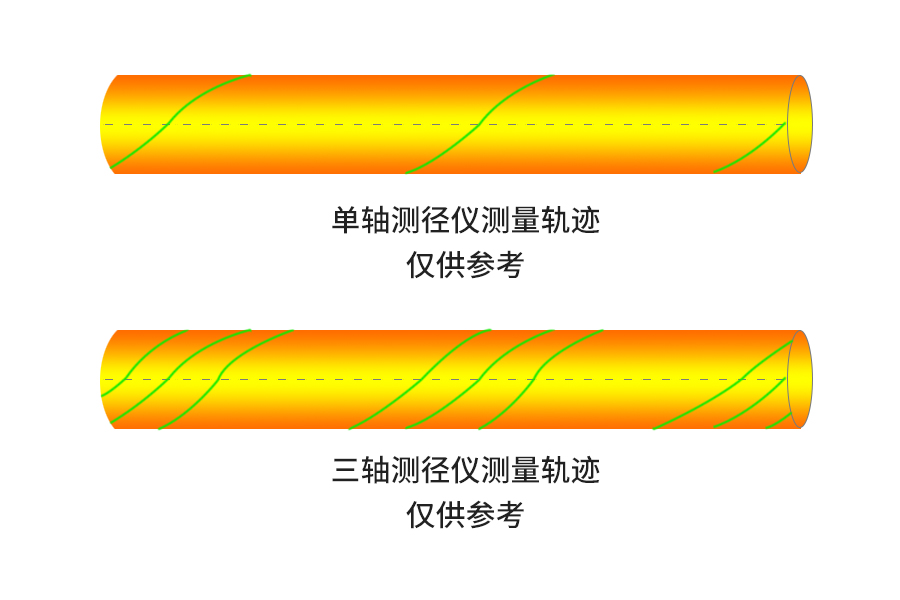

旋轉式測徑儀
旋轉式測徑儀是由一組測頭或多組測頭進行擺動或旋轉式測量，多組測頭的情況下，通常也只有3組或四組測頭，也就是檢測同一截面的四個尺寸，對橢圓度的檢測能力稍差。

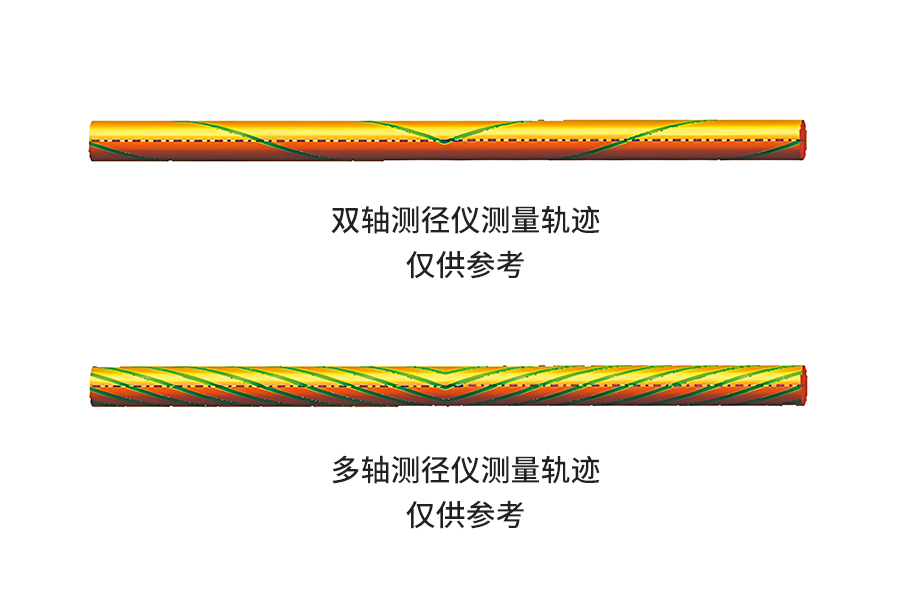

擺動測量
旋轉式智能測徑儀采用伺服控制，可設置任意角度擺動。
旋轉測量
測徑儀能實現360°無限制連續旋轉掃描。任何一組測頭均可實現360°全輪廓尺寸無盲區測量（不是同一截面，起始與結束位置間隔與旋轉速度和產品行進速度有關），且能顯示各個（至少4個特征）角度的測量值。
以上就是固定式測徑儀與旋轉式測徑儀的測量軌跡，關于產線適合使用哪種，廠家可根據需求選擇。
