400-6171-355400-6171-355鉆桿是一種尾部帶有螺紋的鋼管，用于連接鉆機地表設備和位于鉆井底端鉆磨設備或底孔裝置。其品質關乎著鉆井的直徑和效率，因此需要精確測量。用于鉆桿主體的鋼管部位，外徑尺寸很好檢測，外徑測量儀是常用的在線檢測設備，但關于頭尾包含螺紋的各信息如何自動化檢測，就需要精密的儀器來解決。
藍鵬測控為某廠家定制了一款用于石油鉆桿的專用檢測設備——C/JG/E02-SY9800/230型鉆桿測量儀，該測量儀采用了兩種不同的測頭，光電測頭與激光測頭進行多尺寸的高精測量。
鉆桿測量儀設備分為外螺紋側測量裝置和內螺紋側測量裝置兩部分。其中外螺紋部分設置2組雙測頭，測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量外螺紋部分接頭的長度。內螺紋部分設置2組雙測頭和1只二維激光測量傳感器，雙測頭測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量內螺紋部分接頭的長度。二維激光測量傳感器掃描測量內螺紋端部的壁厚尺寸。

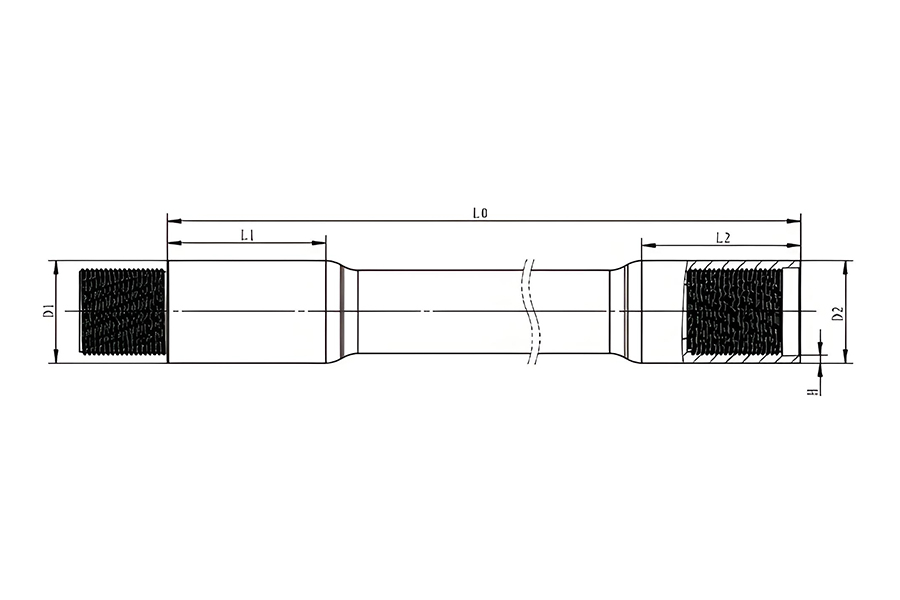

鉆桿測量尺寸要求
1、鉆桿接頭部位外徑D1、D2尺寸范圍φ80～φ220mm，測量精度要求±0.1mm。
2、鉆桿接頭部位長度L1、L2尺寸范圍200～300mm，精度要求±1mm。
3、內螺紋外側壁厚H，測量精度要求0.05mm。
4、鉆桿總長度L0尺寸范圍約9600mm，測量精度要求±1mm。
鉆桿測量儀技術參數
1、直徑測量范圍：φ70～230；
2、直徑測量精度：≤±0.05；
3、接頭長度測量范圍：140～400；
4、接頭長度測量精度：≤±1；
5、總長度測量范圍：9200～9800；
6、總長度測量精度：≤±1；
7、壁厚測量范圍：0～25；
8、壁厚測量精度：≤±0.03；
9、環境溫度要求（℃）：-20～50；
10、環境濕度要求（RH）：85%（不結露）；
鉆桿測量儀測量的這些尺寸能夠為技術人員提供準確可靠的測量結果，為石油設備的設計、制造、安裝和維護提供有力支持。
