在線直線度測量?jī)x可安裝于生產線上，進行非接觸式的無損檢測，能檢測米直線度尺寸，對截面為圓形的產品，進性直線度檢測的幫手。
測量方法
在線直線度擬采用我公司的光電測頭對矯直后的棒材直線度進行測量。測量時在水平（X軸）和豎直（Y軸）方向上各設置3組測頭測量棒材X軸和Y軸方向的邊緣位置，相鄰兩組測頭的距離為500mm。

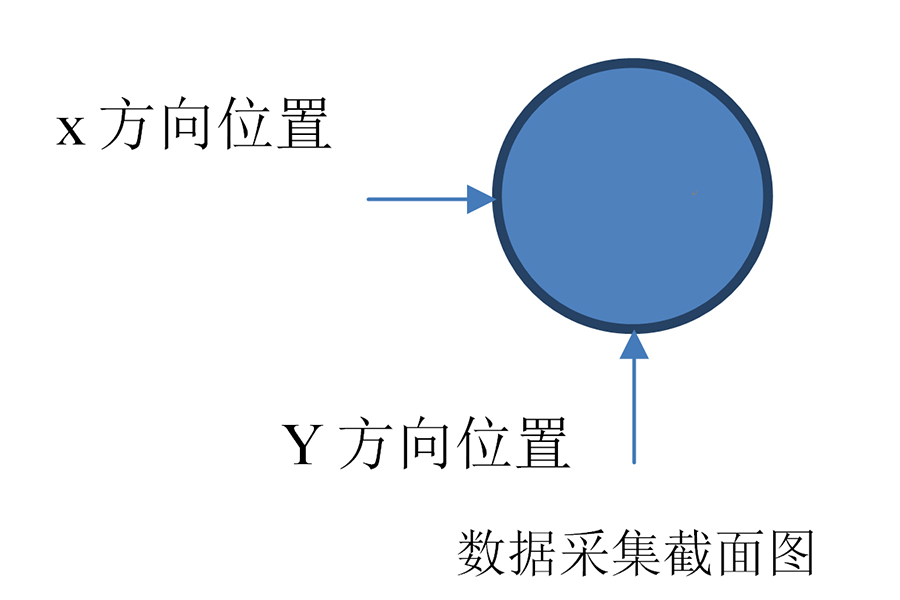

數據采集：被測棒材通過測量?jī)x時，每組測頭采集截面的X軸和Y軸方向的位置數據。3組測頭共采集同時刻的3組位置數據。

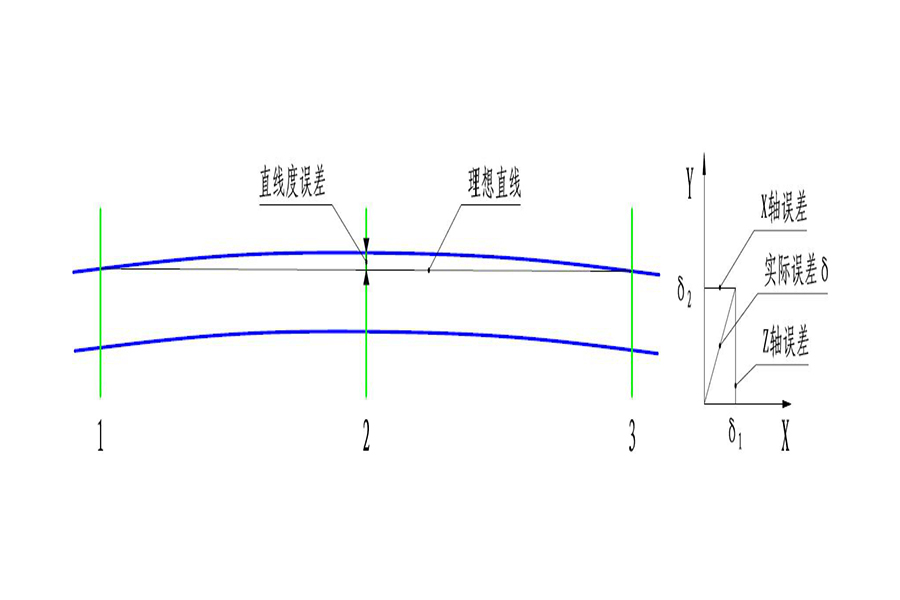

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，利用三角函數即可計算出棒材直線度的實際誤差δ。
測頭的測量原理
藍鵬光電測頭采用的是CCD成像法測量，CCD成像法是指將被測物放置在物方遠心光路系統中進行成像，并利用成像位置的CCD芯片接收成像信息進行尺寸測量的方法。該測量方法的優點主要有兩個：一是成像邊界清晰，光電信號可以精確到CCD芯片上的1個像元，測量精度較高；二是被測物在物方遠心光路（即平行光視場）中沿測頭的軸向或徑向移動時，成像的大小都沒有變化，有利于高精度測量。

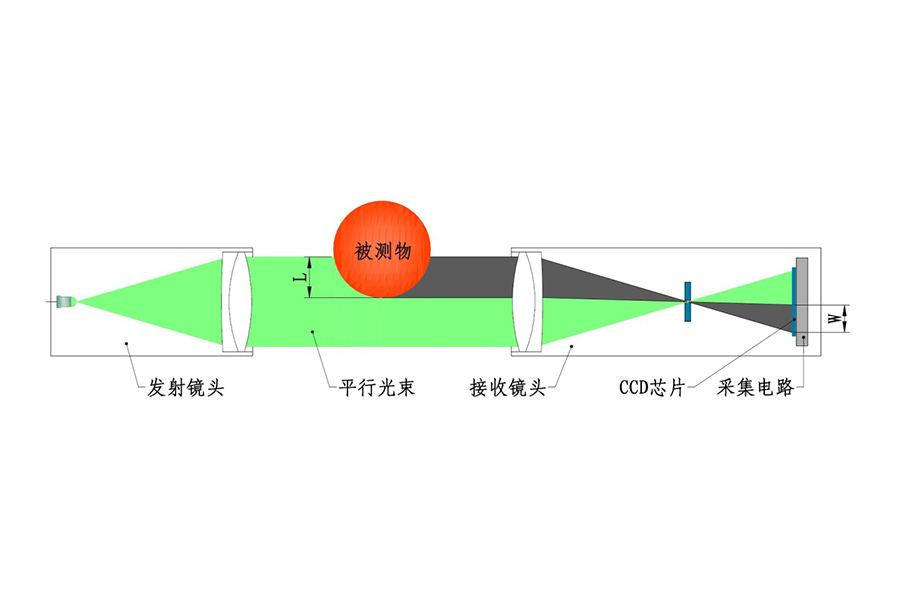

發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。通過陰影的邊界位置和陰影的長度W即可測得被測物的位置L。
結語
在線直線度測量?jī)x是一種可定制的測量?jī)x器，更是一種高效、準確的測量設備，能夠幫助企業提高產品質量和生產效率。
