400-6171-355400-6171-355直線度的檢測不再局限于直尺法、重力法等人工檢測方式，隨著自動化的發展，直線度檢測也更需要自動化方便快捷的檢測儀器。為此，研發了在線直線度測量?jī)x與離線直線度測量?jī)x，根據不同的需要，選擇合適的設備即可。
數據計算方法

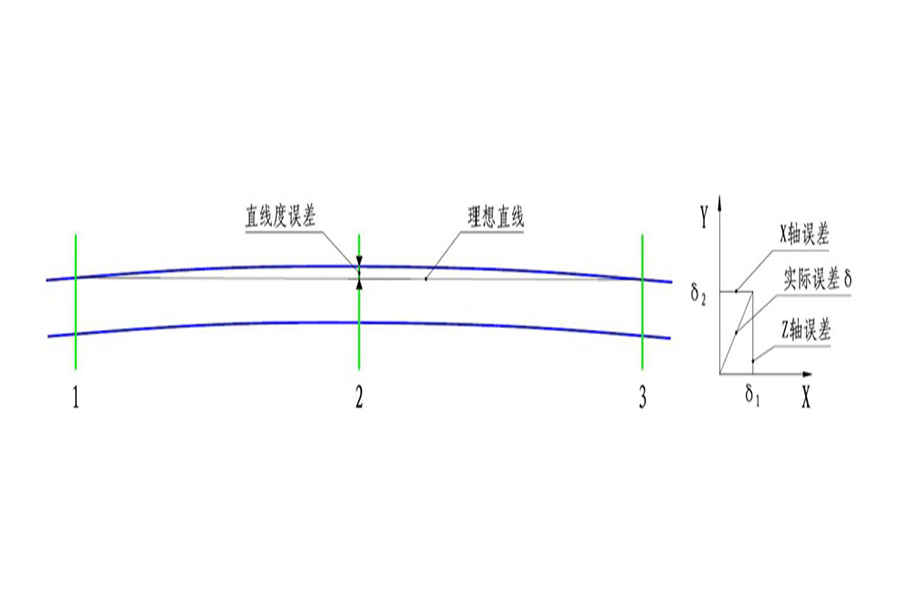

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
每臺測量?jī)x內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量?jī)x均可測得真實的直線度尺寸。
在線直線度測量?jī)x檢測方法
在線直線度測量?jī)x是采用3臺儀器組合而成，測量?jī)x的外形尺寸約1240×1150×1660mm（L×W×H），根據具體的檢測需求，外形尺寸會有變化，該尺寸僅供參考，將其安裝在生產線中，當被測物穿過測量區域，即可進行不間斷的直線度尺寸檢測，本設備主要的檢測每米直線度尺寸。
離線直線度測量?jī)x檢測方法
離線直線度測量?jī)x僅有一臺測量?jī)x，不過它有支架，導軌滑臺等配件，可以自動移動測量?jī)x或被測物，將其沿被測物軸向掃描一遍即可得到各項尺寸。從而完成直線度尺寸的檢測，可以檢測每米直線度、整體直線度等信息。該設備的大小取決于被測軋材的長度、外徑等，長度越長，儀器越大，因此如果測量的產品過長，如10m等，建議使用在線直線度測量?jī)x，因?yàn)椴粌H僅是設備占地面積的問題，還會影響測量精度。
不管是在線直線度測量?jī)x還是離線直線度測量?jī)x均可用于金屬棒材、管材、陶瓷管材等產品的直徑和直線度檢測。
