400-6171-355400-6171-355圓棒的直線度在線檢測，現已不需要人工檢測，通過在線直線度測量儀即可在產線中進行檢測，測量精度高，穩定性好，還能將檢測數據實時傳輸給相關設備，讓產線自動化加強。
在線直線度測量儀數據計算方法
系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
測得真實尺寸
每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
測量數據
在線直線度測量儀可獲得多種尺寸信息，如各測頭分測值、直徑尺寸、橢圓度尺寸、每米直線度尺寸、整體直線度尺寸、水平直線度尺寸、垂直直線度尺寸、直線度誤差、翹頭、翹尾等信息。

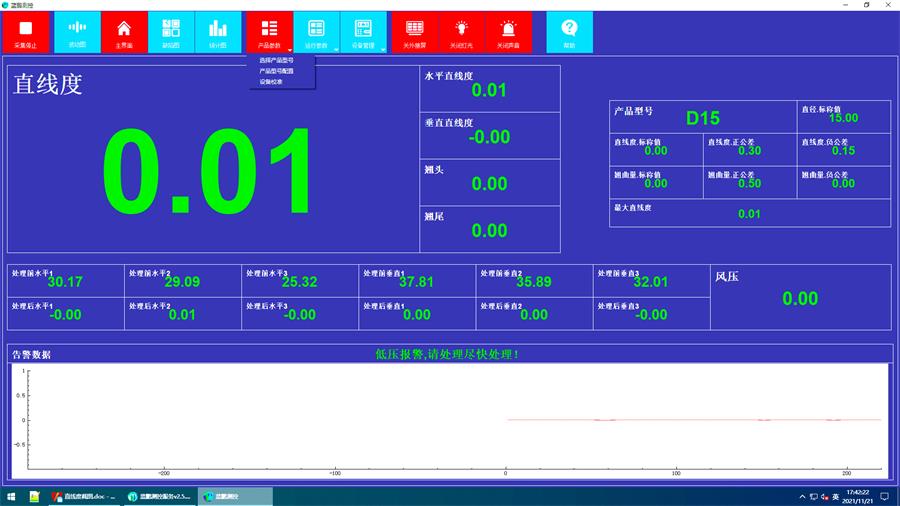

測量軟件
配備專業的測控軟件系統，詳細顯示測量的各項信息，詳細標稱值、公差、各項告警信息、趨勢圖、波動圖、缺陷圖、歷史數據等。既進行測量及計算數據的顯示，又能對各項數據進行分析。讓工作人員從測控軟件更方便、更詳盡、更直觀的了解被測圓棒的各項信息。
技術參數
1、可測棒材直徑范圍：10～80；
2、直線度測量精度：≤±0.5；
3、測量頻率（Hz）：500；
4、環境溫度要求（℃）：-20～50；
5、環境濕度要求（%RH）：85（不結露）；
6、測量儀的外形尺寸約：1240×1150×1660（L×W×H）；
具體尺寸及信息根據生產需求定制

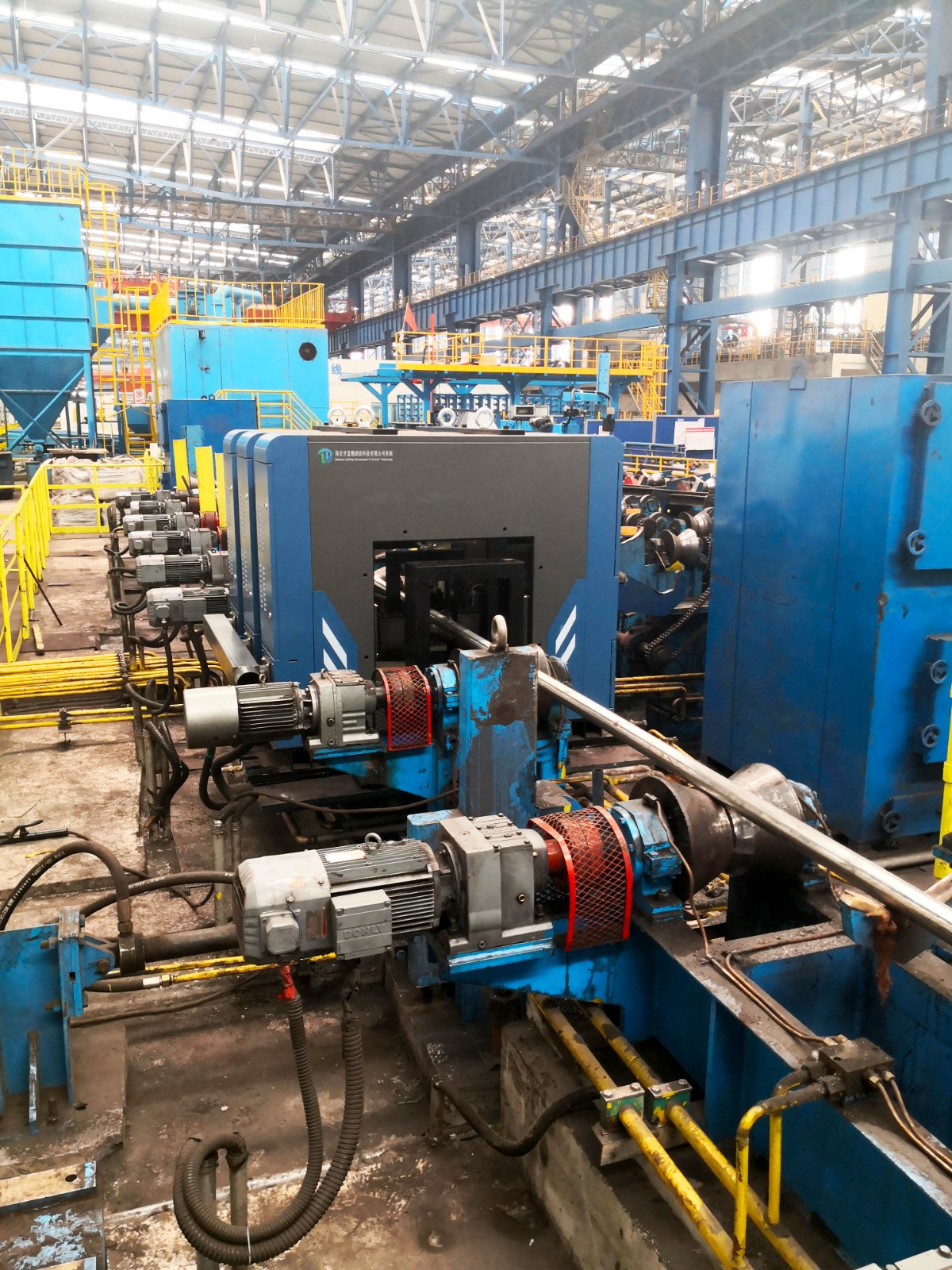

在線直線度測量儀在圓棒檢測中使用非常便捷，根據不同產線的情況，將其安裝在合適位置，如：有的產線圓棒直線度好，安裝在矯直機前，只矯直不合格品；有的產線安裝在矯直機后，用以檢測經過矯直后的圓棒是否已經符合標準；還有其他如探傷線前后等各種所需安裝位置。
